气体报警器控制器的安装说明

一、详细安装说明

（1）安装位置

控制器属非防爆结构，应固定安装在安全场所，其安装位置应选择在便于观察和维修之处，周围不应有影响仪器正常工作的强电磁场(电机、变压器、动力电缆等)。

（2）安装方法

根据控制器的安装位置，用两只M8的膨胀螺栓固定在墙壁上，安装要牢固、不倾斜，控制器固定尺寸即两个固定孔中心距为145mm。

（3）布线

1、气体报警器和控制器之间用三芯屏蔽电缆线连接，三芯屏蔽电缆线的线径大小由传输距离决定，传输距离和线径要求见下表。

2、在检测现场，气体报警器传输电缆应装保护钢管或PVC管，与气体报警器连接处最好加金属软管。在信号传输线路上，电缆间的连接必须牢固可靠。

3、三芯屏蔽线、电源线等走线要平直、规整，线卡牢固、均匀。

（4）接线说明

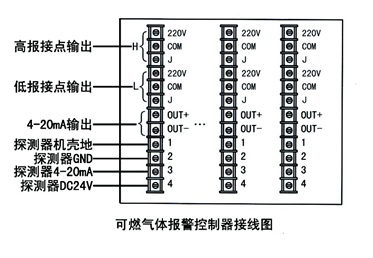

1、打开控制器前盖，将控制器的接线端子1、2、3、4分别与来自气体报警器的传输电缆线机壳地、电源地、4mA-20mA信号、电源DC24V一一对应相连。接线端子H接高报联动装置（com为公共端，高报保险盒加保险时，为AC220V输出，此时接220V端子和com端子；高报保险盒不加保险时，为接点输出，此时接J端子和com端子）；接线端子L接低报联动装置（com为公共端，低报保险盒加保险时，为AC220V输出，此时接220V端子和com端子；低报保险盒不加保险时，为接点输出，此时接J端子和com端子）；当用户要求标准输出时，接线端子OUT+、OUT- 分别接4mA-20mA输出正、负两端(具体参见可燃气体报警控制器接线图)。

2、当排风扇等负载设备满足小于等于1A/220V条件时，可直接与接点输出端子相连接。当排风扇等负载设备大于1A/220V时，需要接点输出端子先与交流接触器相接，交流接触器再接负载设备。


二、外形尺寸和安装尺寸：
