有毒气体报警器怎么调试

气体报警器调试

一、接线：提供24V直流电源（电压范围为21－27V）、测量仪表或二次显示仪表，将电源、测量仪表或二次显示仪表按接线要求连接气体报警器。

二、暖机：仪器通电后，应在新鲜空气中通电暖机一段时间，不同的气体报警器暖机时间要求不同：多数探头初次通电暖机时间小于1小时(氨气、氯化氢气体时间应为3个小时或更长)。气体报警器在初次通电时会出现短时间信号输出过大状况，这与电化学气体传感器性质有关，随着暖机时间的延长，示值会逐步降低到零点（不要人为去调节零点）。当气体报警器示值降低到零时，气体报警器就可以进入正常检测状态，此时可以取少量被检测气体（注意浓度不能过高，一般为气体报警器量程的60%左右为宜。过高的气体浓度会使传感器马上中毒或损坏）进行测试。

注：气体气体报警器在出厂时已经严格按照《中华人民共和国国家计量检定规程》检定合格，安装初期不必进行标定检验。

三、气体报警器的标定：

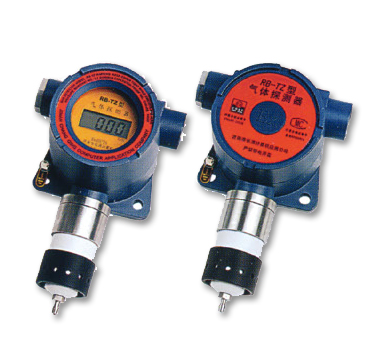

气体报警器在运行一段时间后（一般为3-6个月）应对其进行标定检验。标定检验时应有相关专业人员参照《RB-TZ氧气及毒性气体气体报警器使用说明书》并按照国家相关规程进行检定或校准。

四、气体报警器零点校准：

配置好高纯氮气或新鲜空气，连接管路、减压装置、标准电流表等相关设备，把电流表按照图6所示连接到气体报警器的线路板端子上，气体管路连接到气体报警器标定接头与流量表上，通入高纯氮气或新鲜空气（注意：流量应控制在200-500ml/min左右），此时，气体报警器输出应为“4mA”，电路板采样测试点TP1输出电压值应为40mV。否则调节零点电位器（即“O”电位器），注意：顺时针旋转电位器，输出值减小；逆时针旋转电位器，输出值增大。

零点调整结束后，可按下列方法进行范围校准：

通过校准帽，通入相当于满量程浓度60％的标准气体（气体浓度不要大于仪器量程的80％），待仪器输出值稳定后看是否与标准气体浓度对应，否则调节校准电位器（即“S”电位器），使气体报警器在设定量程一定的情况下输出值与标气浓度值一致。注意：顺时针旋转电位器，输出值减小；逆时针旋转电位器，输出值增大。

气体报警器的输出信号可通过以下公式计算得出

                                          标气浓度

气体报警器输出信号= 4 + —————— ×16 （mA）

                                          测量量程

电路板TP1处电压信号应为：

                       标气浓度

V测 = 40 + —————— ×160 （mV）

                       测量量程

例如：量程为（0－500）ppm气体检测探头，通入50ppm

标准气体浓度，采样测试点输出值电压为：

                          50

V测 = 40 + —————— ×160=56（mV）

                         500

气体报警器信号输出电流为：

                                        50

探测器输出信号= 4 + ——————  ×16＝5.6 （mA）

                                       500

校准后关掉标准气体，使气体报警器器在新鲜空气或氮气中恢复至零点状态。若零点有漂移，可重新调节零点电位器，使气体报警器信号输出为4mA或采样测试点输出电压值为40mV，重新通入相当于60％量程浓度的标准气体，重复上述步骤，使气体报警器信号输出或采样测试点输出电压值与标准气体浓度值对应。

通气时注意：标准气体流量可为200~500ml/min，但必须保证流量恒定。

注意：电路板上的“B”“4”电位器为气体报警器电路调整电位器用户不要自己擅自调整，否则对仪器的检测有关键性的影响。

气体气体报警器在校准时请不要擅自拆卸传感器护罩或用手擦拭传感器表面，以防玷污传感器。
