气体报警器的安装
一、安装位置
将气体报警器安装在可能有气体泄漏的区域中，气体报警器安装必须牢固。且安装位置根据被测气体相对于空气比重大小决定，当被测气体比重大于空气时，气体报警器应安装在距地面30cm~60cm处；当被测气体比重小于空气时，气体报警器宜安装在高出释放源0.5m~2m的位置。为了正确使用气体报警器并防止其故障的发生，请不要安装在以下位置：
a、直接受蒸气、油烟影响的地方；
b、给气口、换气扇、房门等风量流动大的地方；
c、水汽、水滴多的地方(湿度：>93%RH)；
d、有冲击、振动及强电磁场干扰的地方；
e、温度在－40℃以下或70℃以上的地方。
二、安装方法
根据气体报警器安装位置，将RB-TZ型气体报警器用两个M8膨胀螺栓固定在墙壁上或固定在专用支架上，气体报警器接地螺丝应可靠接地。气体报警器外形结构图及安装尺寸见图1。
图1 气体报警器安装尺寸
1.布线
（1）气体报警器和控制器之间用三芯屏蔽电缆线连接，三芯屏蔽电缆线的线径大小由传输距离决定，传输距离和线径要求见下表。
| 线 径（mm²） | 传送距离（m） |
| 0.30 | 200 |
| 0.50 | 300 |
| 1.00 | 700 |
| 1.50 | 1000 |
| 2.00 | 1200 |
（2）在检测现场，气体报警器传输电缆应装保护钢管或PVC管，与气体报警器连接处最好加金属软管。在信号传输线路上，电缆间的连接必须牢固可靠。
（3）三芯屏蔽线走线要平直、规整，线卡牢固、均匀。
2.接线说明
（1）打开气体报警器顶盖，将电缆前端剥皮50mm后，穿入探壳内，线芯依次排开，根据实测截取多余的长度，剥线长度10mm。拔下黄色接插件，用Φ3的小型螺丝刀，将剥好的导线依次固定到接插件内。接线顺序严格参照接线示意图（见图2）。电源正极24V(红线)、信号线4-20mA(黑线)依次接L+、L-接线端子，接线一定要正确。接好线后将插件插回插座上，再用防爆胶泥将电缆线出口密封，紧固好机壳。

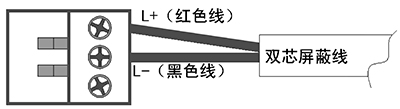

图2 接线示意图
