一、上电预热状态
打开机箱内主、备电开关,系统显示“济南市长清计算机应用公司”字样和“ROBOT”商标(如图7-1-1所示),进入预热阶段。预热(3-5)分钟后,系统进入正常监控状态,进入列表显示画面(图7-2-1)。
图7-1-1
目录界面 | ||
列表显示 | 节点设置 | 系统设置 |
报警记录 | 自搜 | 外部设备 |
故障记录 | 调零 | 自检 |
开机记录 | 标定 | 公司简介 |
预热完毕,如初次调试,可以手动搜索一遍节点。具体步骤:
a.按“返回”键,系统进入“目录界面”(图7-1-2);
b.按“↑”、“↓”、“→”或“←”键,将光标移到“自搜”选项上,再按“确定”键,系统进入节点搜索状态,待屏幕显示“自搜成功”后,说明节点搜索完毕,此时,系统重新回到“目录界面”;
c.按“↑”、“↓”、“→”或“←”键,将光标移到“列表显示”选项上,再按“确定”键,系统进入正常监控状态。
d.按“↑”或“↓”键,翻阅控制器是否将所有节点连接起来。若没有,检查对应节点的接线,确保连线正确后,再按上述步骤,重新搜索一遍。
二、监控状态
系统在监控状态下分为:正常监控状态、浓度报警状态、故障报警状态。
1.正常监控状态
在本状态下,系统处于“列表显示画面”,见图7-2-1。显示系统所带的气体报警器或联动信息。因为每屏最多显示12个节点,所以当所接节点数量大于12个时,可以按“↑”或“↓”键,翻屏显示不同的节点信息。
首报地址:00 | 报警数量:00 | ROBOT | |||
节点数量:22 | 故障数量:00 | 浓度单位:%LEL | |||
编号 | 浓度 | 状态 | 编号 | 浓度 | 状态 |
01 | 000 | 不用 | 07 | 000 | 不用 |
02 | 000 | 不用 | 08 | 000 | 不用 |
03 | 000 | 不用 | 09 | 000 | 正常 |
04 | 000 | 不用 | 10 | 000 | 正常 |
05 | 000 | 不用 | 11 | 000 | 正常 |
06 | 000 | 正常 | 12 | 000 | 正常 |
第1页 共2页 08/03/14 08:47:41 |
图7-2-1
注:列表中的“编号”栏为节点的地址栏,当列表中某个“编号”处于“不用”状态时,说明系统中无此地址的节点或者该地址的节点被屏蔽。
另外,画面中显示节点的“首报地址”、“节点数量”、当前的“报警数量”、当前的“故障数量”等信息。
2.浓度报警状态
当检测现场有气体泄漏时,液晶屏幕上对应气体报警器的浓度值开始变化,当浓度达到低限报警设定值时,控制器会发出浓度低报音,面板上的气体报警器报警灯亮,启动对应的低报联动装置(如:排风扇);当浓度达到高限报警设定值时,控制器会发出浓度高报音,启动对应的高报联动装置(如:电磁阀);报警时,液晶屏幕上能够实时地显示首报地址、节点报警总数、气体浓度及报警状态(低报或高报),如图7-2-2所示。报警后系统自动记录报警信息以备查询。
首报地址:09 | 报警数量:04 | ROBOT | |||
节点数量:22 | 故障数量:00 | 浓度单位:%LEL | |||
编号 | 浓度 | 状态 | 编号 | 浓度 | 状态 |
01 | 000 | 不用 | 07 | 000 | 不用 |
02 | 000 | 不用 | 08 | 000 | 不用 |
03 | 000 | 不用 | 09 | 000 | 低报 |
04 | 000 | 不用 | 10 | 000 | 高报 |
05 | 000 | 不用 | 11 | 000 | 低报 |
06 | 000 | 正常 | 12 | 000 | 正常 |
第1页 共2页 08/03/14 09:17:20 |
图7-2-2
当事故解除,气体浓度降到报警设定值以下后,只有首报地址、报警数量、低限报警声音和气体报警器报警指示灯锁定,直至按“清除”键清除。
三、功能设置
提示:进行功能设置时,系统提示输入密码,出厂默认密码为:654321。为操作方便,功能设置完后,若系统未回到正常监控状态,只返回到目录界面,且管理人员要继续进行功能设置,则无需重新输入密码,直接按“确定”键进入设置画面。
1.节点设置
在正常监视状态下,按“返回”键,系统进入目录界面,按方向箭头键,将光标移到“节点设置”选项上,按“确定”键,系统提示输入密码,按数字键输入正确密码后,按“确定”键,系统进入“节点 设置”画面,见图7-3-1—1。在当前画面下,系统可以进行以下设置:
图7-3-1-1
查看节点参数:按“↑”、“↓”键,移动光标至节点编号位置;按“数字”键,输入节点编号(如节点:06);再按“↑”、“↓”键,移动光标至“查看”选项,按“确定”键,此时画面就会显示当前节点的内部参数(如:低限报警点、高限报警点、低报关联、高报关联等),见图7—3—1—2。
图7—3—1—2
屏蔽节点:按“↑”、“↓”和数字键,输入节点编号,再按“↑”、“↓”键,移动光标至“不用”选项,按“确定”键,待“不用”选项显示为“成功”字样,表明该节点已被屏蔽。(可以返回到“列表显示界面”,查看此节点是否被屏蔽)
启用节点:当启用被屏蔽的节点时,按“↑”、“↓”和数字键,输入节点编号,再按“↑”、“↓”键,移动光标至“探启”或“联启”选项,按“确定”键,待“探启”或“联启”选项显示为“成功”字样,表明该节点已被启用。(可以返回到“列表显示界面”,查看此节点是否被启用)
更改节点地址:按“↑”、“↓”和数字键,在“地址:”后输入原来的节点编号,再按“↑”、“↓”和数字键,在“新地址:”后输入要更改的节点编号,再按“↑”、“↓”至“新地址:”后的“确定”选项,按“确定”键,待“确定”选项显示为“成功”字样,表明节点地址修改成功。
设置报警点:按“↑”、“↓”和数字键,在“节点:”后输入节点编号,再按“↑”、“↓”和数字键,在“低报:”和“高报:”后分别输入低限报警点和高限报警点,再按“↑”、“↓”至“高报:”后的“确定”选项,按“确定”键,待“确定”选项显示为“成功”字样,表明报警点设置成功。
设置报警关联:按“↑”、“↓”和数字键,在“节点:”后输入节点编号,再按“↑”、“↓”和数字键,在“低报关联:”和“高报关联:”后分别输入低报联动地址号、联动通道号和高报联动地址号、联动通道号;再按“↑”、“↓”至“高报关联:”后的“确定”选项,按“确定”键,待“确定”选项显示为“成功”字样,表明报警关联设置成功。
参数设置成功后,按“返回”键,系统退出“节点设置”界面,回到“目录界面”。
2.系统设置
在目录界面,按方向箭头键,将光标移到“系统设置”选项上,按“确定”键,系统提示输入密码,按数字键输入正确密码后,按“确定”键,系统进入“系统设置”画面,见图7-3-2。在当前画面下,系统可以进行以下设置:
图7—3—2
时间设置:按“↑”、“↓”和数字键,在年、月、日、时、分、秒后输入当前的日期、时间,再移动光标至“确定”选项,按“确定”键,此时时间设置成功。
密码设置:按“↑”、“↓”和数字键,在“请输入密码:”后输入新密码,再按“↑”、“↓”和数字键,在“再输新密码:”后重新输入新密码,然后移动光标至“确定”选项,按“确定”键,密码修改成功。
按“返回”键,退出系统设置,回到目录界面。
3.手动联控输出
当需要人工控制联动输出时,进行此操作。
在目录界面,按方向箭头键,将光标移到“外部设备”选项上,按“确定”键,系统提示输入密码,按数字键输入正确密码后,按“确定”键,系统进入“联动输出”画面,见图7-3-3。
图7-3-3
按“↑”、“↓”和数字键,在“节点编号:”后输入联动地址(注:控制器自身带的联动地址默认为00),再按“↑”、“↓”键,移动光标至“确定”选项,按“确定”键后即手控该联动的输出方式。
每个联动具有4个输出通道,按“↑”、“↓”键,移动光标至输出通道后的“吸合”或“断开”选项上,再按“确定”键,对应通道后面的输出方式就会显示对应的输出状态(即“吸合”或“断开”),同时能听到继电器动作的声音,说明手控成功。
按“返回”键,退出当前界面,回到目录界面。
4.校准
(1)调零:气体报警器应在无燃气的环境中进行,如果使用现场不是清洁空气环境,应将洁净空气袋通过软管流量计和校验罩将洁净的空气输送到气体报警器的传感元件上,以不大于500ml/min的流量注入清洁空气。此时假若控制器显示不在零上。首先,按“返回”键,系统进入目录界面;其次按方向键,移动光标至“调零”选项,再按“确定”键,系统提示输入密码,按数字键输入正确密码后,按“确定”键,系统进入调零界面,如图7—3—4—1。
图7—3—4—1
按“↑”、“↓”和数字键,在“请输入编号:”后输入气体报警器的地址;再按“↑”、“↓”键,移动光标至“确定”选项,再按“确定”键,画面上的浓度值显示000%LEL,表明本气体报警器调零成功。
当有多个气体报警器需要调零时,可以在当前画面连续操作,当所有气体报警器调零成功后,按“返回”键,退出调零界面,回到目录界面。
(2)标定:将20%LEL的标准气样通过软管流量计和校验罩以不大于500ml/min的流量输送到气体报警器的传感元件上,此时假若控制器不显示“020”。首先,按“返回”键,系统进入目录界面;其次按方向键,移动光标至“标定”选项,再按“确定”键,系统提示输入密码,按数字键输入正确密码后,按“确定”键,系统进入标定界面,如图7—3—4—2。
图7—3—4—2
按“↑”、“↓”和数字键,在“请输入编号:”后输入气体报警器的地址,再按“↑”、“↓”键,移动光标至“确定”选项,再按“确定”键,画面上实时显示当前地址的浓度值;按“↑”、“↓”和数字键,在“标定”选项前输入标准气浓度值(如:20标定,表示用20%LEL的标准气进行标定);再按“↑”、“↓”键,移动光标至“标定”选项。待浓度值显示稳定后,按“确定”键,当显示“成功”字样时,表明本气体报警器标定成功。
当有多个气体报警器需要标定时,可以在当前画面连续操作,当所有气体报警器标定成功后,按“返回”键,退出标定界面,回到目录界面。
5.自检:集中对控制器的发光、发声器件进行检测。具体操作如下:
在目录界面,按方向键,将光标移到“自检”选项上,按“确定”键,屏幕刷新2遍,面板上所有指示灯点亮,依次发出低报音、高报音、故障音。自检完毕后,系统自动回到正常监视画面。
6.复位:按“复位”键,系统恢复到无故障、无气体、无输出的原始状态,释放联动接点、解除报警、故障指示。
四、信息查询
(注:无开关机记录)
1.查询报警记录

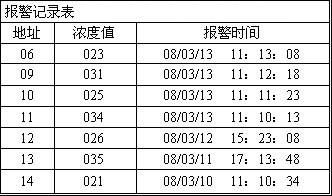

在目录界面,按方向键,将光标移到“报警记录”选项上,按“确定”键,系统显示“报警记录表”如图7-4-1,按“↑”、“↓”键,翻阅报警信息。
图7-4-1
2.查询故障记录

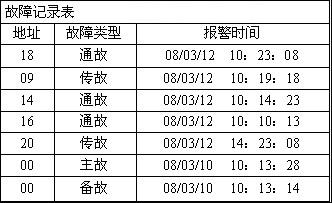

在目录界面,按方向键,将光标移到“故障记录”选项上,系统显示
“故障记录表”如图7-4-2,按“↑”、“↓”键,翻阅故障信息。
图7-4-2
