一、安装须知
1.通信线与供电线不允许采用同一根电缆.
2.气体报警器、电源单元、联动单元与控制器之间的通信线一律采用0.75mm²以上的双绞屏蔽线。屏蔽层要可靠接在气体报警器、电源、联动的机壳上。
3.全部屏蔽层是相互连接的。
4.通信线必须远离任何交流电源线,更不允许装在一根走线管内。
5.控制器机壳必须可靠接大地，接地电阻满足相关要求。
6.根据绝大多数安装现场的实际情况，通信线应采用主机在一头，向一个方向安装的方式，尽量避免主机在中间向二个方向或多个方向安装的方式。
7.供电电缆为双芯屏蔽电缆线，电缆选择必须能够达到最远端的气体报警器供电电压不小于18V或参照附表1进行布线。
8.交流电的引入：电压 为AC220V±15%，必须按插座规定的要求正确引入L、N。
9.通信电缆之间的联接必须焊接后，再包绝缘胶带（线从地下走时，需考虑防水措施）。
10.连好电缆，在接上气体报警器、控制器之前，用兆欧表查通信电缆各芯之间、供电电缆各缆芯之间及对外皮的绝缘，通讯电缆与供电电缆各芯之间的绝缘，要求2M以上。
11.控制器气体报警器接入线路后，不准用兆欧表查绝缘！否则会引起严重后果！
12.严格按说明书上注明的接线方式接线！不允许采取试验性的接线方式来确定接线的顺序！否则会引起严重后果！
附：铜的电阻率ρ为：0.0175Ωmm2/m
线阻计算公式为R=ρL/S (L为线长，S为线径)
例如：线径为1.0mm2的100米铜线，线阻为0.0175×100＝1.75Ω
若通过电流为1A,则一个回路压降为U＝2×1.75×1＝3.5V
二、安装和接线
1.控制器的安装
（1）安装位置
机箱属非防爆结构，应安装在安全场所，其安装位置应选择在便于维修观察场所，周围不应有影响仪器正常工作的强电磁场（电机、变压器、动力电缆等）。
（2）安装方法
根据机箱的安装位置，用两个M8的膨胀螺栓紧固在墙壁上，安装要牢固，不倾斜，安装尺寸如图 1 所示。
图1：控制器的外形结构图
2.电源模块和联动模块的安装
（1）安装位置
电源模块和联动模块属非防爆结构，应安装在安全场所，其安装位置应选择在便于维修观察场所，周围不应有影响仪器正常工作的强电磁场（电机、变压器、动力电缆等），特别是要避开高温区。
（2）安装方法
根据模块的安装位置，分别用两个M8的膨胀螺栓将模块箱紧固在墙壁上，安装要牢固，不倾斜，联动箱、驱动箱的安装尺寸分别见图2、图3。
图2 联动模块的安装尺寸 图3 电源模块的安装尺寸
3.气体报警器的安装
（1）安装位置
将气体报警器安装在可能有气体泄漏的区域中，气体报警器安装必须牢固。且安装位置根据被测气体相对于空气比重大小决定，当被测气体比重大于空气时，气体报警器应安装在距地面30cm~60cm处；当被测气体比重小于空气时，气体报警器安装高度宜高出释放源0.5m~2m处。为了正确使用气体报警器并防止其故障的发生，请不要安装在以下位置：
a.直接受蒸气、油烟影响的地方;
b.给气口、换气扇、房门等风量流动大的地方;
c.水汽、水滴多的地方（湿度：＞93%R.H）;
d.温度在-40℃以下或70℃以上的地方;
e.有冲击、振动及强电磁场干扰的场所。
（2）安装方法
将气体报警器用两个M8膨胀螺栓固定在墙壁上或固定在专用支架上。（气体报警器的安装尺寸见图4）
4.接线
（1）气体报警器接线说明
DC24V供电线，线型必须满足气体报警器电源电压≥18V，通信线必须采用0.75mm2以上的双绞屏蔽线。打开气体报警器上盖，将电缆前端剥皮100mm后，穿过底座通孔，线芯依次排开，根据实测截取多余的长度，剥线长度10mm，按照接线示意图接线。将DC24V（红线）、GND（黑线）、A+（黄线)、B-（蓝线）、机壳地（电缆的屏蔽网）依次接1、2、3、4、5号端子。接线一定要正确。不准采用试验性的接线方法。接好线后用防爆胶泥将电缆线出口密封，紧固好机壳。
（2）控制器的接线说明
打开控制器前盖，将电缆线穿过接线孔，按照下面的方法进行正确接线：
a.接线端子G、L、N分别接交流220V的地线、火线和零线，L、N不能接反；
b.接线端子NO、COM、NC端子分别是一组报警联动输出接点的常开、公共、常闭端；
c.接线端子24V、GND、A＋、B－直接与节点的24V、GND、A＋、B－端子对应相连；（见图5）
d.当有多个外部电源模块给节点供电时，主机24V与电源模块的DC24V、不同电源模块的DC24V不能连在一起，但是主机与电源模块的工作地GND必须连在一起。（见图6）
注意：本说明书中的气体报警器、联动模块统称为节点；当所需联动接点大于4个时，可外接联动模块；机壳与通讯线屏蔽层相联，控制器 机壳外部的大地接线端子，必须与接地线可靠相连。接地线的接地电阻达到标准要求。
（3）联动模块的接线说明（见图7）
将联动模块的传输线24V（红线）、GND（黑线）、A+（黄线）、B-（蓝线），分别接到气体报警器的24V、GND、A+、B-端子上，屏蔽网接机壳。联动模块的NO、COM、NC端子分别是一组联动输出接点的常开、公共、常闭端，接点容量为2A。每个联动模块最多有4组输出接点。
（4）接线示意图

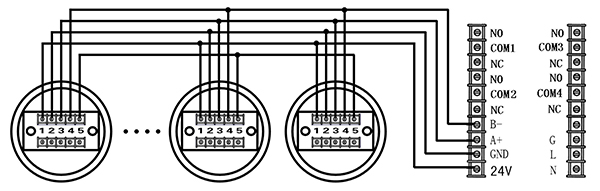

图5 控制器与气体报警器接线示意图
图6电源模块接线示意图
气体报警器32# 气体报警器2# 气体报警器1# 控制器

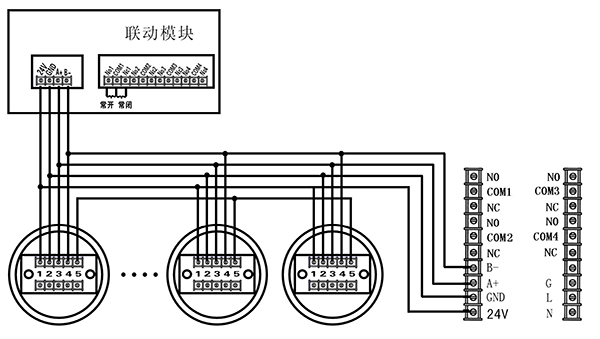

图7 联动模块接线示意图
