气体报警器的安装：
RB-TZ型气体气体报警器为固定式检测仪，它可以安装在特定的检测区域对特定气体的泄露进行连续检测。安装位置应考虑到以下因素：
一、安装环境
安装环境应尽量遵循仪器的运行环境（包括环境湿度、环境温度等）要求。应尽量避免有机械震动、空气（风速）流动过大以及环境温度、环境湿度过高的区域。空气的流速过大会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。
二、安装位置
总体原则应考虑到被检测气体扩散空间、风向、环境温度、环境湿度、检测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。
安装地点应尽可能靠近泄漏源或工作人员经常滞留的区域，确保气体报警器反应灵敏并及时报警。一般情况下，检测比重小于空气指数的有害气体，检测探头应该安装在房屋或设备的上方；比重大于空气指数的有害气体，检测探头应该安装在贴近地面处为宜。
注：a.气体报警器的设置应按照相应技术规程及规范进行，同时还要考虑：设备分布状况（设备密集区域应增设探测点数）；空间空气流动状况（气体报警器一般安装在下风口处）；有无值守人员（有值守人员优先考虑值守区域）。
b.安装时还应考虑防尘、防水和防高温等保护措施：应避免安装在灰尘以及水雾较多的区域，如果无法避免，应把防尘风雨罩安装好以及把气体报警器的所有盖、螺丝、接头等拧紧，以防止水雾的进入。有效的防尘、防水和避免高温能使仪器使用寿命延长。
c.在检测工艺管道或密封容器中的气体含量时，必须保证气体流速均匀，流量在1升/每分钟以下，压力为常压，以避免产生压力和冲击力。
d.为维修标定方便请在气体报警器周围留出至少半径0.5m的空间。
三、连接导线
连接导线最好为屏蔽软线，每芯线的电阻必须小于20欧姆。信号传输距离最大为2500米。对于不同的电缆型号其最大长度如下：
| 电缆截面积 | 电缆最大长度 |
| 0.75 | 450m |
| 1.0 | 800m |
| 1.5 | 1200m |
| 2.5 | 2500m |
四、安装方法
RB-TZ气体气体报警器配备有齐全的安装配件：安装支架、不锈钢“U”型管卡（用户自备）、墙体固定用不锈钢膨胀螺栓、气体报警器固定用不锈钢螺栓、防水接头等。用户可方便的根据自己安装区域选用最佳的安装类型：墙体安装（见附图4）或管架安装（见附图5）。气体气体报警器及安装附件尺寸（见附图3）。按气体检测探头安装尺寸图，用户可自行设计固定方式。但要遵守一个原则：探头的传感器点面应与地面垂直。

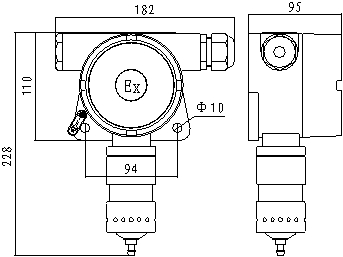

图3气体报警器外形尺寸

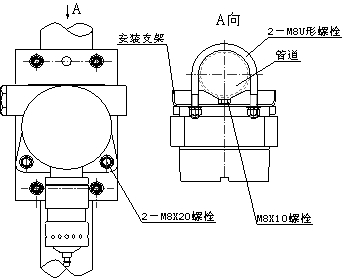

图5气体报警器的管架安装示意图
五、气体报警器接线

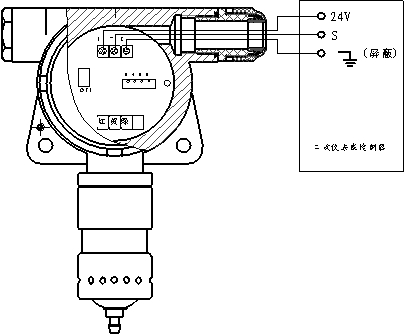

在气体气体报警器固定好后，将气体报警器壳体上盖卸下，把屏蔽传输电缆从防爆过线通道插入（建议使用屏蔽软芯电缆），将电缆线按照图示（见附图2）接在仪器电路板的接线端子上。本气体报警器采用笼式弹簧PCB连接端子，可使用0.5-1.5平方单芯线和多股线，剥线长度6-7毫米，用起子按压端子按钮，将导线从接线孔插入，松开按钮，轻拉导线看导线是否牢固。如拆线则用起子按压端子按钮，可将导线从接线孔中抽出。
注意一定要按照标记连接正确：端子的“+”接电源“+24VDC”，端子的“-”接信号输入（对显示仪表而言），端子的“P”接屏蔽线的屏蔽层或悬空。检查连接牢固以及有无电线的毛刺以及清除好壳体内的电线和碎硝后，固定好电缆防水接头。最后紧固好壳体上盖。
注意：本仪器为隔爆型防爆设计，现场安装及接线应按有关防爆标准进行。气体报警器各部件连接处密封圈应拧紧，并应在气体报警器接线进入端采用防爆胶泥或其他填料良好密封，以达到防爆要求，防止水和其它杂质进入气体报警器。
注：“B”“4”为基准电位器，用户不要调整；“O”为零点电位器，“S”为量程电位器. 附图2气体报警器接线示意图
