气体报警器和控制器安装完毕后，检查电源线及各接线端子连线准确无误，报警、控制性能灵敏可靠后，可投入使用。
一、上电预热状态
开机液晶屏全部显示，电源/运行指示灯亮，系统进入预热状态如图6-1，大约一分钟后，系统预热完毕，进入正常监控状态，如图6-2-1.

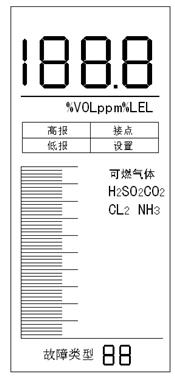

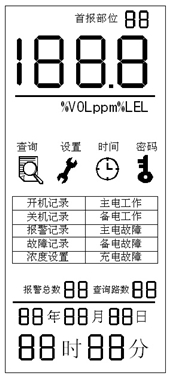

上电预热全屏显示<图6-1>

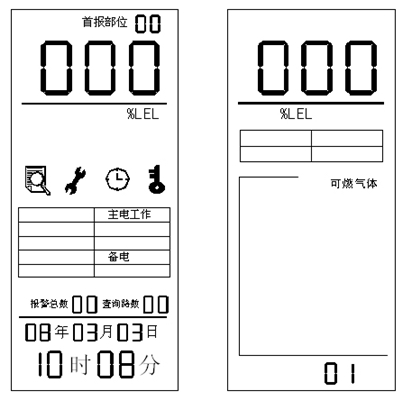

系统正常监控状态<图6-2-1>
二、监控状态
在此状态，系统响应按键输入；系统监控状态分为：正常监控状态、浓度报警状态、故障报警状态。
1.正常监控状态：

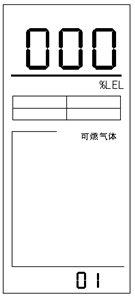

在本状态下，系统主电工作，电源灯亮、运行灯闪烁、图标全亮，日历时钟、探测路号正常显示，气体浓度值数字、光柱同步显示，如图6-2-1。
2.浓度报警状态

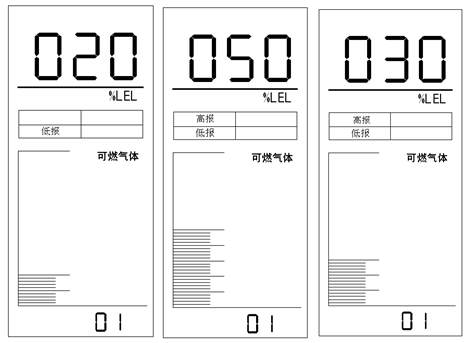

当检测现场有气体泄漏时，液晶屏幕上对应气体报警器的浓度值开始变化，当浓度达到低限报警设定值时，控制器会发出浓度低报音，面板上的报警灯亮，启动对应的低报联动装置（如：排风扇）；当浓度达到高限报警设定值时，控制器会发出浓度高报音，启动对应的高报联动装置（如：电磁阀）；报警状态锁定，按“消音”键可清除报警声音。报警时，液晶屏幕上能够实时地显示首报部位、报警总数、气体浓度及报警状态（低报或高报），如图6-2-2所示。报警后系统自动记录报警信息以备查询。
低报 → 高报 → 低报
系统浓度报警状态<图6-2-2>
当事故解除后，通过《复位操作》解除报警锁定，系统回到正常监测画面。
3.故障报警状态
（1）通讯故障

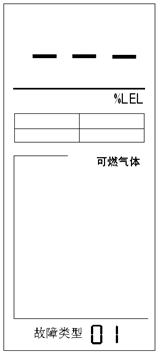

当控制器与气体报警器之间的信号线或电源线正极开路时，对应屏幕上显示故障类型01，同时系统故障灯亮、故障声音响。如图6-2-3-1-1
通讯故障报警状态02<图6-2-3-1-2>
（2）主/备电故障（注：带有备电模块的情况下，此判断才有意义）
当主电断路，备电工作时，系统故障灯亮、“备电工作”、“充电故障”和“主电故障”字样显示、故障声音响。<如图6-2-3-2-1>
当备电断路，主电工作时，系统故障灯、“主电工作”和“备电故障”字样显示、故障声音响。<如图6-2-3-2-2>
当主电掉电、备电工作时，若备电低于系统设定的电压值，“备电故障”字样显示、系统故障灯点亮、故障声音响。
当主电工作且备电充电电路短路或开路时，“主电工作”和“充电故障”字样显示和系统故障灯点亮、故障声音响。<如图6-2-3-2-3>无主电无备电时，系统关机。

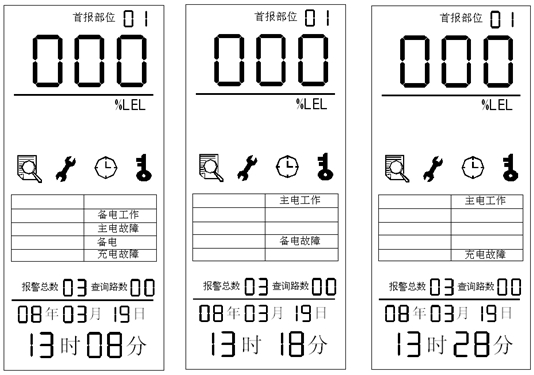

主电故障报警状态 备电故障报警状态 充电故障报警状态
<图6-2-3-2-1> <图6-2-3-2-2> <图6-2-3-2-3>
故障报警后系统自动记录故障信息以备查询。当故障解除后，故障声音自动消失、故障指示灯自动熄灭。
三、功能选择状态
本控制器包括两大模块，即单路显示模块和总控模块，单路显示模块功能选择只对自身有效，不影响其它模块或总控模块；总控模块功能选择对整机有效，下面将一一介绍：
1.单路显示模块功能选择状态：选择要进行功能操作的单路显示模块，输入正确密码，进入功能选择操作状态。
密码输入：在正常监控状态下，依次按下自检—确认—复位—确认键，进入本路操作状态如图6-3-1。（注：以下任何操作均在密码输入状态下开始执行。
显示模块功能选择状态<图6-3-1>
（1）手动排风：按“排风”键，报警灯亮，启动低报联动装置。
（2）手动控阀：按“控阀”键，报警灯亮，启动高报联动装置。
（3）复位：按“复位”键，解除本路的浓度和故障报警状态，回到初始化状态。
（4）自检：按“自检”键，先全屏显示、所有指示灯点亮，再显示低报点、高报点，最后显示故障类型。
提示：输入密码进入功能选择状态后，若10秒内无按键操作，系统会自动退出功能选择状态，回到正常监控状态。
2.总控模块功能选择状态：
除“消音”外，其它所有功能操作都必须在输入正确密码后执行。
消音：当有浓度报警或故障报警声音时，按一下“消音”键，报警声音消失。
密码输入：在监控状态下，按“密码”键进入密码输入状态，按“密码”键调整数字，按“自检↑”键选择密码位，输入三位正确密码后，按“确认”键，系统进入功能选择状态如图6-3-2。（注：出厂默认密码100，以下任何操作均在功能选择状态下开始执行。）
（1）查询记录：
查询报警记录：按“选择”键，使“查询”字样和“报警记录”字样同时显示，再按“自检↑”或“复位↓”键选择要查询的路数，然后按“确认”键，液晶画面显示该路的报警记录（包括报警时间、报警浓度）如图6-3-2-1-1。按“密码”和“消音”键翻阅报警记录。
查询故障记录：按“选择”键，使“查询”字样和“故障记录”字样同时显示，再按“自检↑”或“复位↓”键选择要查询的路数，然后按“确认”键，液晶画面显示该路的故障记录（包括故障类型、故障时间）如图6-3-2-1-2。按“密码”和“消音”键翻阅故障记录。

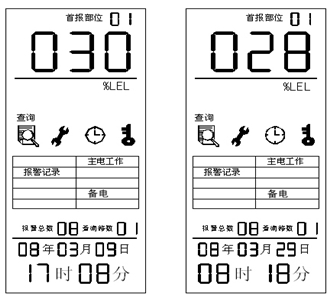

<图6-3-2-1-1> 报警记录查询状态

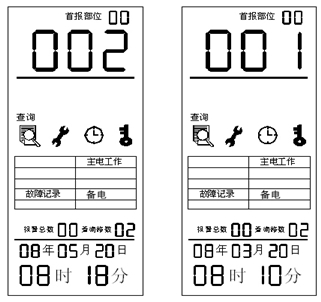

<图6-3-2-1-2> 故障记录查询状态
查询开机记录：按“选择”键，使“查询”字样和“开机记录”字样同时显示，按“确认”键，系统进入开机记录查询状态如图6-3-2-1-3。按“密码”和“消音”键翻阅开机记录。
查询关机记录：按“选择”键，使“查询”字样和“关机记录”字样同时显示，按“确认”键，系统进入关机记录查询状态如图6-3-2-1-4。按“密码”和“消音”键翻阅关机记录。
（2）自检：按“选择”键，使“设置”字样显示，按“自检”键，所有的单路显示模块同时自检，总控模块先全屏显示、指示灯全亮，依次发出低报、高报、故障三种报警声音。

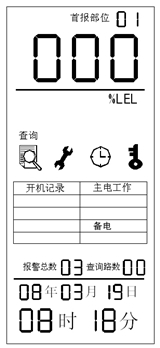

开机记录查询状态 关机记录查询状态
<图6-3-2-1-3> <图6-3-2-1-4>
（3）复位：按“选择”键，使“设置”字样显示，按“复位”键，解除系统的所有浓度和故障报警状态，回到初始化状态。
（4）日历、时间设置：按“选择”键，使“设置”字样和“时间”图标同时显示，按“密码”和“消音”键调整数字，按“自检↑”和“复位↓”键选择要修改的年、月、日、时、分，输入正确的日历、时间后，按确认键液晶显示出更改后的日历时间，说明设置成功。
年 月 日 时 分 日历时间设置状态<图6-3-2-5>
提示1：输入密码进入功能选择状态后，若20秒内无按键操作，系统会自动退出功能选择状态，回到正常监控状态。
提示2：功能设置完毕后，不要按下任何键，20秒后，系统会自动回到监控状态。
