一、安装位置
将气体报警器安装在可能有气体泄漏的区域中，气体报警器安装必须牢固。且安装位置根据被测气体相对于空气比重大小决定。当被测气体比重大于空气时，气体报警器应安装在距地面30cm~60cm处；当被测气体比重小于空气时，气体报警器宜安装在高出释放源0.5m~2m的位置。为了正确使用气体报警器并防止其故障的发生，请不要安装在以下位置：
a、直接受蒸气、油烟影响的地方；
b、给气口、换气扇、房门等风量流动大的地方；
c、水汽、水滴多的地方(湿度：>93%RH)；
d、有冲击、振动及强电磁场干扰的地方；
e、温度在－40℃以下或70℃以上的地方。
二、安装方法
根据气体报警器安装位置，选择安装方式：
1.数码、液晶气体报警器的安装：
将RB-TZS型气体报警器用两个M8膨胀螺栓固定在墙壁上或固定在专用支架上，气体报警器接地螺丝应可靠接地。见图1。
2.带声光报警气体报警器的安装
（1）墙壁固定：先将气体报警器和安装支架用螺丝和螺母固定在一起，然后再用膨胀螺栓将支架固定在墙壁上。也可以不用安装支架，直接用膨胀螺栓将气体报警器固定在墙壁上。（见图2）
（2）钢管固定：先将气体报警器安装支架固定在钢管上，再将气体报警器用螺丝和螺母固定在安装支架上（见图3）。
图2 墙壁安装示意图 图3 钢管安装示意图

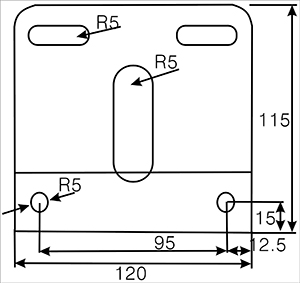

（3）气体报警器及安装支架固定尺寸（参见下图4）
图4 安装尺寸图
三、布线
1.气体报警器和控制器之间用三芯屏蔽电缆线连接，三芯屏蔽电缆线的线径大小由传输距离决定，传输距离和线径要求见下表：
| 线 径（mm²） | 传送距离（m） |
| 0.30 | 200 |
| 0.50 | 300 |
| 1.00 | 700 |
| 1.50 | 1000 |
| 2.00 | 1200 |
3.三芯屏蔽线走线要平直、规整，线卡牢固、均匀。2.在检测现场，气体报警器传输电缆应装保护钢管或PVC管，与气体报警器连接处最好加金属软管。在信号传输线路上，电缆间的连接必须牢固可靠。
四、接线说明

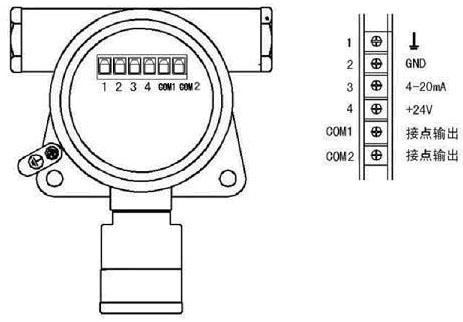

1.打开气体报警器顶盖，将电缆前端剥皮100mm后，穿入探壳内，线芯依次排开，根据实测截取多余的长度，剥线长度10mm，按照接线示意图接线。电源正极DC24V(红线)、信号线4-20mA(黄线)、地线GND(黑线或绿线)、机壳地(电缆的屏蔽网)依次接4、3、2、1号接线端子，接线一定要正确。接好线后用防爆胶泥将电缆线出口密封，紧固好机壳，且机壳可靠接地。（见图5）
图5可燃气体气体报警器接线图
